Veel vakantiefietsen hebben een Rohloff-naaf. Hier vind je wat moet je weten voor onderhoud en reparatie.

Zolang je er geen kogels op afvuurt, de naaf niet onderdompelt in water, niet blootstelt aan vuur en regelmatig de olie ververst, gaat de Rohloff-versnellingsnaaf zeker 100.000 kilometer mee. Ik zou niet bezuinigen op de OIL of Rohloff en spoelolie, dat is penny wise, pound foulish.

Nederlandstalige gebruikershandleiding

Gebruikershandleiding Rohloff Speedhub 500/14

Nederlandstalige montagehandleiding

Nederlandstalige Rohloff montagehandleiding

Service

service@rohloff.de

Rohloff is aanwezig in 35 landen wereldwijd.

Adres

Rohloff AG
Moenchswiese 11
34233 Fuldatal
Germany

Telefoonnummer

+49 561 51080-0

Bereikbaar:

Maandag t/m donderdag: 10.00-12.00 en 14.00-16.00 uur
Vrijdag: 10.00-12.00 uur

CET: Central European Time is in de winter GMT/UTC+1 en in de zomer GMT/UTC+2.

Onderhoud

Om de Rohloff-naaf in goede staat te houden, hanteert Rohloff de volgende vier regels:

• Olie verversen elke 5000 km of 1 keer per jaar, wat het eerste komt;
• Geen drukspuit gebruiken om te reinigen;
• Hub niet uit elkaar halen;
• Gebruik de juiste spaken en check de spaakspanning regelmatig.

De krans bij de Rohloff kan gedraaid worden. Doe dit bijvoorbeeld bij elke kettingwissel. Dit tandwiel is verkrijbaar in de maten 21-17-16-15. Standaard meegeleverd is 16. Er is een 13T bedoeld voor ligfietsen dat alleen eenzijdig te gebruiken is.

De nieuwe ‘splined sprocket’ is verkrijgbaar met 13 t/m 19 tanden en 21t. Deze wordt vastgezet met een splitring. Deze zijn voor narrow-wide voorbladen. KMC maakt ook wide kransjes voor Rohloff. Gecombineerd met een wide voorblad kan je een speciale Rohloff-ketting van KMC installeren, de e101 EPT.

Olie verversen naaf

Nodig:

• Rohloff oliewisselset 8410 met spuit of 8411 zonder spuit.
• 3 mm inbussleutel.
• Keukenpapier/doekje.

Stappen:

1. Naaf schoonmaken.
2. Remschijf afdekken.
3. Spoelolie inspuiten. Herstel druk met 15 ml lucht.
4. Drie minuten aan trappers draaien, heen en terug, ondertussen schakkelen tussen derde en vijfde versnelling.

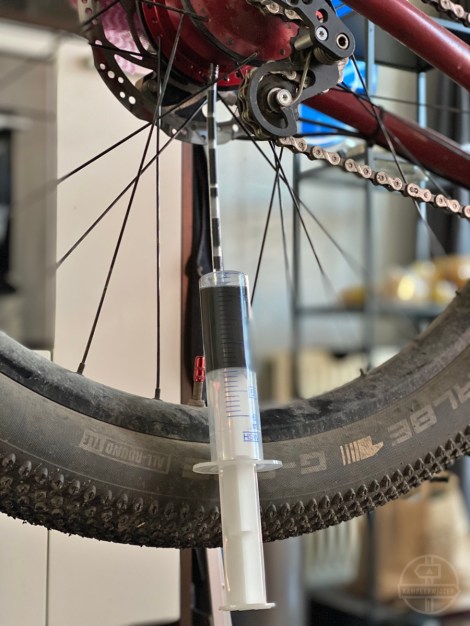

5. Olie aftappen, 15 minuten wachten, zodra lucht wordt aangezogen nog een paar minuten wachten.
6. Nieuwe smeerolie inspuiten. Herstel druk.
7. Nieuwe aftapplug installeren, deze blijft iets uitsteken.

Voor het uitgebreide stappenplan en video’s zie: Zo vervang je de olie in je Rohloff-naaf.

Gereedschap

Je hebt een Torx 20 inbussleutel nodig. Let op: die ontbreekt meestal in een multitool. Heb je een multitool met losse bitjes, bestel dan een TX20 extra. Om in nood de versnelling te kunnen verstellen (bijvoorbeeld bij breuk versnellingskabel) heb je een steeksleutel 8 nodig.

Ketting

In combinatie met een narrow-wide voorblad van derailleur en een standaard krans van Rohloff van 2 mm dikte heb je een 3/32″ ketting nodig voor 7 of meer speed.

Wanneer je de ketting vernieuwt voordat deze te ver versleten is dan kan je deze normaal monteren. Ben je te ver doorgereden met je ketting draai dan het steektandwiel op de naaf om.

Index

In de handleiding staan een aantal belangrijke dingen over bijvoorbeeld het vervoer van een Rohloff.

Onderwerp	Pagina
Transport staand	10
Aanbevolen gereedschap en reserveonderdelen	10
Noodreparaties	11
Wiel uitnemen	12
Olie verversen	20
Schakelkabels vervangen	25

Let op dat bij het aanbevolen gereedschap en reserveonderdelen nog steeds een tandkransafnemer wordt vermeld. Dit is bij nieuwere Rohloff-versies niet meer nodig omdat de tandkrans vastgezet wordt met een borgring.

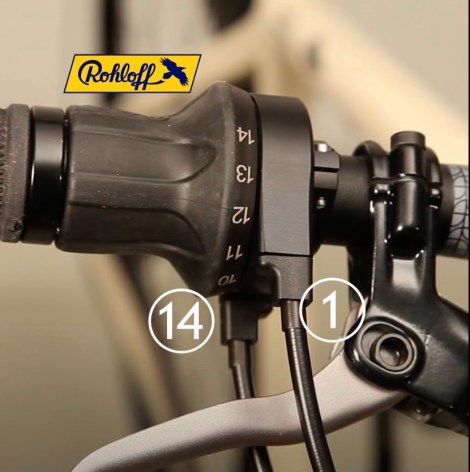

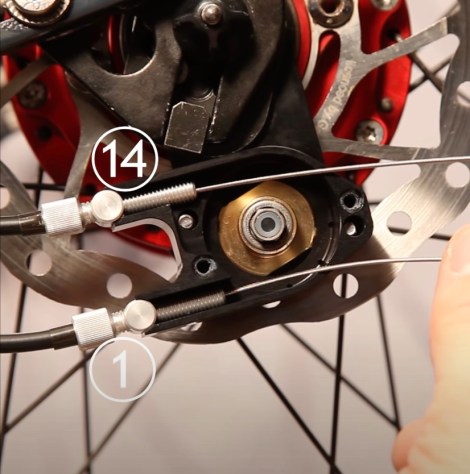

Schakelkabels vervangen

Gebla Rohbox
